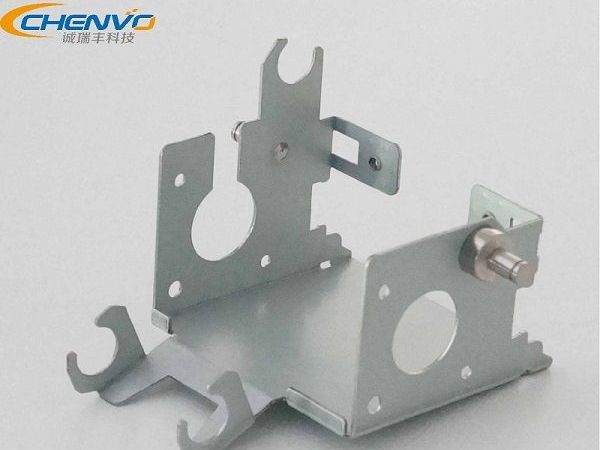

所示的固定板五金沖壓件是誠瑞豐公司為智能安保巡邏機器人的傳動模組而設計的一款穩定、結合力強、耐久性好的精密部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。深圳誠瑞豐提供智能終端產品的精密結構件及模組的研發生產及階段性試驗服務，協同客戶布局產品市場。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）交期及時 ，公司具備 700 人生產團隊應對生產，PMC工程師統籌生產計劃；
（2 ）嵌接性好，多處進行了開孔、攻牙等處理，方便產品組裝嵌合；
（3）更新迭代方便，產品為批量定制生產，功能更新時，結構件批次更新的成本可以有效降低；
（4）優質服務，公司安排工程師進行“ 1V1”服務，保證產品在設計、生產和售后階段都能得到穩定的品質保障；
（5）結構穩 定
，該部件具有良好的抗拉性能，表面處理層也具有特出的防腐性性能，硬度適中；
注：頁面底部更多產品詳細照片用以展示固定板五金沖壓件的產品特點。

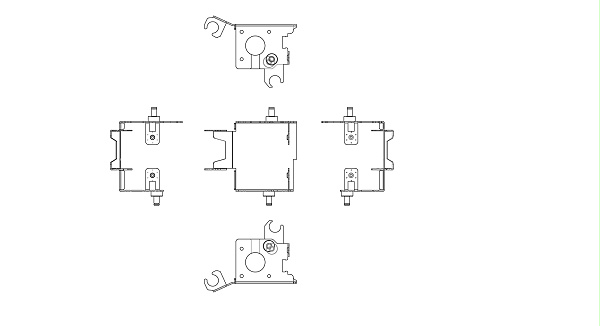

| 產品尺寸 | 103.8*71*79mm | 展開尺寸 |
196.4*116.5*1.2mm |
|---|---|---|---|
| 產品材料 |
SECC |
材料厚度 |
1.2mm |
|
產品重量 |
130.8g |
模具類型 |
單沖模&復合模，共5套 |
| 表面處理 |
無 |
加工難度 |
簡單 |
| 尺寸誤差 | ±0.1mm | 角度誤差 | ±0.3° |
|
序號
|
工序 |
沖床噸位 |
工藝說明及注意事項 |
|
1 |
復合下料 |
200T |
將產品產品的外形和雛形孔一次性沖壓出，同時可以保證產品的尺寸要求和保證產品毛刺高度要求； |
|
2 |
披鋒，翻豬咀 |
200T |
本次行程有2道工序，沖裁出雛形，本次行程沖壓模具的構造較為復雜，精度要求高； |
|
5 |
搭牙 |
2-M3 |
對2處特殊孔進行攻牙處理，大小為M3，牙孔大小偏差≤0.1mm； |
|
6 |
L曲 |
200T |
沖壓工藝進行產品的折彎成型； |
|
7 |
L曲 |
200T |
沖壓折彎形成的角度、尺寸非常精密； |
|
8 |
窩釘 |
輔助工藝 |
壓鉚，結合步驟5； |
|
9 |
U曲 |
200T
|
最后一道沖壓工序，接下來是二次加工； |
|
10 |
除油 |
輔助工藝 |
等離子清洗去除表面油污； |
|
11 |
品檢 |
輔助工藝 |
全面檢查固定板五金沖壓件的尺寸 誤差，遇到表面油瑕疵的產品及時排除，避免進入下一工序； |
|
12 |
包裝 |
輔助工藝 |
包裝工程師設計專屬包裝方案，保證產品在后續運作過程中的品質合格，避免損耗； |
1. 貴司（五金沖壓件）產品品質是如何保障的？
答： 誠瑞豐公司與日資、德資等企業合作多年，不斷完善品檢制度和提高品格要求，在產品品質上取得了一致的良好品譽，產品合格率達98% 。主要從以下幾個方面著手：
第一， 全員參與品檢，同時產品的每個工藝流程都會安排品檢工程師檢查，排除瑕疵品進入下個環節；
第二，引進先進監測設備，如三維立體檢測儀等；
第三，及時與客戶打合，減少沖壓件變更帶來的成本損耗；
第四，不算完善品質管理制度，優化產品的生產流程；
深圳市誠瑞豐公司多年來積極國外先進生產設備和培養高端技術人才，夯實基礎，旨在為在推動中國精密智造升級行程中貢獻出更多的力量和科研技術支持！
2. 除了固定板板五金沖壓件，還可以定制其它部件的復雜五金沖壓件？
答： 在工藝允許的情況下，客戶提出產品的明確需求的時候，我司是可以滿足任意部位五金沖壓部件的生產需求的。比如說外殼五金沖壓件、支架五金沖壓件、蓋板五金沖壓件等。
目前，固定板五金沖壓件涉及的產品項目有倉儲機器人、巡邏機器人、家居機器人、送餐機器人等，如有其它產品需求請聯系我司，我司將會安排工程師與您進行產品的1V1探討。
